［摘 要］汽車三元催化器是降低尾氣排放的重要部件，針對某汽車零部件公司三元催化器自動化裝配效率低、運行不穩定的問題，提出了一種基于PLC 的三元催化器裝配線自動化控制系統的設計方案。設計使用三菱Q 系列PLC并結合CC-Link 總線技術，對裝配線進行自動化控制。設計完成后，通過對機械、電氣設備的安裝調試，最終的生產節拍為32s 左右，產品合格率達到了98%，滿足了生產要求。
［關鍵詞］裝配線；PLC ；機器人；控制系統
汽車的三元催化器是汽車環保關鍵裝置，一般由殼體、襯墊、載體、催化劑和涂層5 部分組成。它可以將汽車燃料消耗產生的3 種有毒氣體變?yōu)闊o害的CO2，H2O 和N2，作為尾氣排放出去。裝配線是一種以串行方式為導向的流程式系統工程[1]，作為一種大規模高效生產的組織形式，裝配線通常由若干工位以及連接這些工位的傳動裝置組成。裝配就是待裝配的產品按照一定的生產節拍經過裝配工位并將相應的零件組裝在待裝配的對象上，最終在產線的末端輸出成品的過程[2]。本文通過研究PLC 控制技術并結合CC-Link 現場總線技術，根據三元催化器的裝配工藝，設計了一套針對該產品的控制系統。經過現場調試以及試生產，該控制系統可以更加高效地完成不同機種三元催化器的裝配，通過PLC以及CC-Link 之間的交互實現數據傳輸?shù)母咝?，保證了三元催化器裝配線的可靠性。
1 總體方案
圖1 高效三元催化劑裝配線布局
針對某汽車零部件公司三元催化器自動化裝配效率低、運行不穩定的問題，自主研發設計一條自動化生產線。本文不對整條產線進行研究，僅對刻印工位后面的工序進行研究。搬運機器人負責將刻印工位上的產品夾取到鎖付滑臺上，并將護蓋運送到產品上，以上動作完成后，滑臺進入鎖付工位；鎖付機器人從送螺絲定位機構取起螺絲，將產品和護蓋鎖緊，鎖付完成后，滑臺退出鎖付工位后；搬運機器人將鎖付完成的產品夾取到噴印工位，噴碼機構將產品機種、生產廠家等信息，噴印在護蓋上，最后產品由傳送帶輸送出產線。
高效三元催化器裝配流水線布局如圖1 所示，本文的三元催化器自動化裝配控制系統包括搬運機器人、鎖付機器人、滑臺、噴碼機、傳送帶和各類傳感器等設備, 集成了執行控制模塊、狀態監控模塊以及數據采集模塊[3]。執行控制模塊實現生產線所有機構和設備的聯合控制；狀態監控模塊以及數據采集模塊監控和采集產線中各類傳感器的數據以及各個工位的狀態，并傳輸給PLC 進行數據處理。PLC 根據傳輸過來的數據對后面的執行控制模塊進行調控，以實現對執行機構的自動化、智能化控制，控制系統的總體結構如圖2 所示。

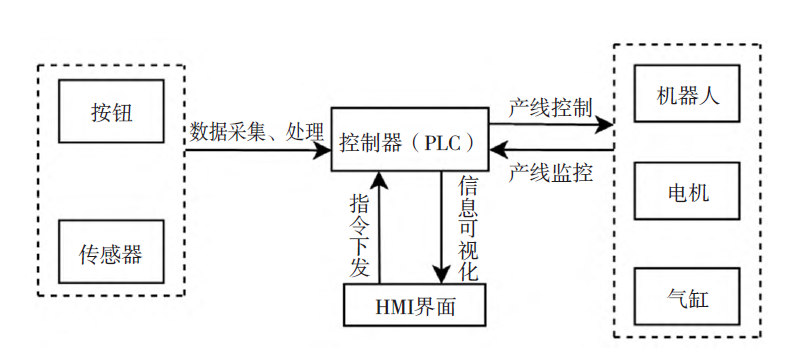

圖2 控制系統總體結構
2 控制系統硬件設計
2.1 PLC的選型
PLC選型[4] 的基本原則是在PLC 滿足產線系統控制需求的前提下，選擇后期維護方便、簡單易，于操作且性價比最高的型號。三菱PLC相比西門子PLC，編程語言更加通俗易懂，上手相對輕松，且在運動控制上的表現優于同級別其他品牌，同時三菱PLC有獨特的定位控制指令，在控制伺服電機和步進電機方面更加方便。綜上考慮，本系統采用三菱PLC。根據三元催化器裝配產線生產要求、信號采集以及數據處理的性能，決定使用三菱Q系列PLC完成本設計[5]。
對于PLC關鍵模塊的選用，根據裝配線的需求并結合三菱PLC選型手冊確定使用三菱通用型CPU模塊（Q06UDVCPU）。三菱通用型CPU模塊具有：
?。?）生產效率更高。超高速處理，生產時間縮短，隨著應用程序變得更大更復雜，縮短系統運行周期時間是非常必要的。通過超高的基本運算處理速度1.9n（s LD指令），可縮短運行周期。
?。?）存儲性能更好。CPU 的內置軟元件存儲器容量增加到最多60K 字，對增大的控制、質量管理數據也可高速處理。
?。?）故障處理方便。發生故障時也能夠迅速應對，只需提取與問題相關的數據，不必花時間過濾大量的診斷數據，可以快速確定故障原因，并制定解決方案。
?。?）簡化程序調試，可使用待執行條件的軟元件測試功能，在程序上的任意步上，將軟元件值更改為用戶指定值。
三菱簡單運動模塊（QD77MS16）的性能強大，可以同時對16個軸進行運動控制；具有豐富的定位控制功能：通過直線插補控制、2軸圓弧插補控制、定長進給控制以及連續軌跡控制等豐富的控制方式應對各種不同的用途；可以通過PLC程序?qū)Χㄎ坏刂贰⑺俣鹊冗M(jìn)行設定，輕松實現自動運行；通過代碼、跳過功能、單步運行、目標位置變更功能等輔助功能滿足用戶不同的需求；具有任意數據監視功能；可以通過簡單運動控制模塊對伺服驅動器、伺服電機的信息進行監視，也可以在用戶制作的畫面中顯示。可監視的數據包括：有效負載率、再生負載率、峰值負載率、負載慣量比、伺服電機旋轉速度、位置反饋、絕對位置檢測器1周位置和消耗功率等。該模塊的圖形化配置簡單。使用GX Works2軟件對簡單運動控制模塊進行設定，只需簡單的配置和設定參數就能完成定位數據設定、同步控制、凸輪控制等設置，還能與MR Configurator2聯動進行伺服驅動器的參數設定及調整，可以提伺服運作的效率，系統容易維護。配置參數、定位數據、塊啟動數據等可以使用內置閃存ROM保存，無需電池即可保存數據。
CC-Link網絡總線模塊（QJ61BT11N）是CC-link網絡系統中用來和Q系列PLC鏈接的通訊端口。在網絡系統中主站通過QJ61BT11N接口模塊與各從站進行信息交換，主站與從站之間使用鏈路掃描的方式進行站與站之間的數據交換，采用的方式是通過模塊內緩沖寄存器進行自動映射，寄存器之間有專門的通信指令進行數據的鏈接掃描。該模塊具有的特點如下：
?。?）高速處理。最大可以達到100m的傳輸距離，并且能夠連接64個站點，鏈接掃描時間僅為1~5ms。
（2）連接簡單。CC-Link系統可以通過簡單的總線，將各種工業控制設備（限位開關、光電傳感器、變頻器、觸摸屏等）連接成統一的設備網絡層。還有串行通信模塊（QJ71C24N-R2）、輸入模塊（QX42）以及輸出模塊（QY42P）作為重要的組成部分，圖3為連接好的PLC 各模塊實物圖。

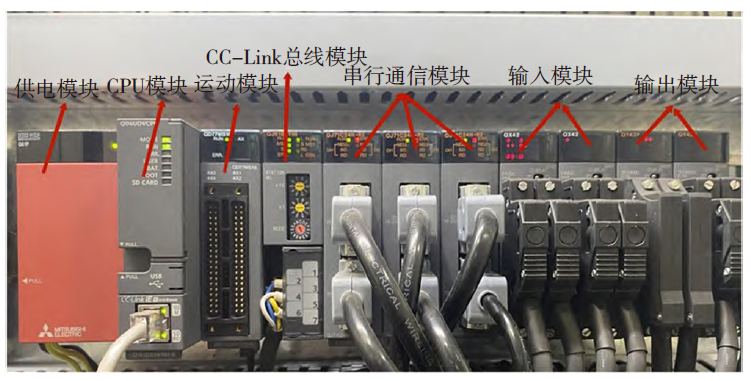

圖3 PLC模塊連接圖
2.2 PLC的I/O口地址分配
由于本設計的重點在于整條裝配線最后兩臺機器人及其相關工位的研究，所以這里只展示操作盒以及3～5號中繼電箱的部分I/O地址分配情況。
（1）操作盒輸入輸出模塊I/O口的地址分配。操作盒輸入輸出模塊主要是通過操作面板的數字量輸入，再經過PLC進行數據處理，進而控制裝配線運行模式的切換、暫停、急停以及各種指示燈閃爍情況。采用三菱AJ65SBTB1-32DT混合輸入輸出模塊，使用8個PLC輸入量以及9個PLC輸出量，其I/O口的部分地址分配見表1。

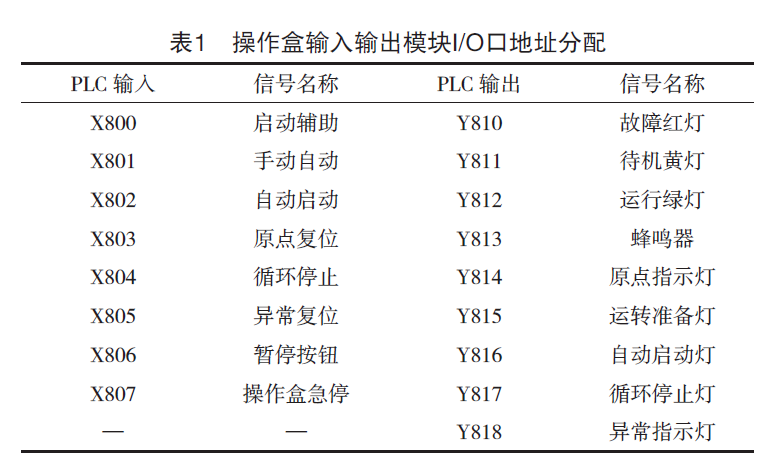

表1 操作盒輸入輸出模塊I/O口地址分配
（2）3號中繼電箱輸入輸出模塊I/O口的地址分配。3號中繼電箱的輸入模塊主要是由滑臺所在限位、各氣缸的狀態和傳感器的狀態等組成，輸出模塊主要是對各個工位氣缸電磁閥的通斷和伺服電機的啟停等進行控制，其中使用了2個三菱AJ65SBTB1-32D輸入模塊、1個AJ65SBTB1-32D輸入輸出模塊以及1個AJ65SBTB1-32T輸出模塊，使用了69個PLC輸入量和28個PLC輸出量。
?。?）4號中繼電箱輸入輸出模塊I/O口的地址分配。4號中繼電箱輸入模塊的信號主要由噴印機構伺服電機、噴印工位氣缸以及相關傳感器的I/O等組成，輸出模塊主要對噴印流程中的各個機構動作進行控制，其中使用了2個輸入模塊：AJ65SBTB1-32D 和AJ65SBTB1-16D，一個輸出模塊：AJ65SBTB1-32T，使用了38個PLC輸入量和20個PLC輸出量。
?。?）5號中繼電箱輸入輸出模塊I/O口的地址分配。5號中繼電箱的輸入模塊主要是由搬運機器人和鎖付機器人的輸出信號以及螺絲定位機構相關的氣缸狀態、傳感器狀態組成，輸出模塊則是由兩個機器人的輸入信號以及控制相關機構氣缸作出動作的信號組成，從而控制機器人完成一系列工作。其中使用了3個輸入模塊：AJ65SBTB1-32D×3，3個輸出模塊：AJ65SBTB1-32TE1×2、AJ65SBTB1-32T，使用了96個PLC輸入量和82個PLC輸出量。
2.3 觸摸屏的選型
觸摸屏是一種人機界面（Human Machine Interface），可以實現監視產線的運行狀態，控制產線中執行機構的動作，對產線中的數據進行存儲和共享等功能。由于本設計采用的PLC模塊為三菱系列，為了方便它們之間的通信連接并保證穩定性和數據傳輸?shù)膶?shí)時性，采用具有以太網接口的GS2110-WTBD-N觸摸屏。如圖4所示，將觸摸屏界面設計好，并與產線系統連接，可以對裝配線進行I/O監控、報警處理、查看生產信息等操作，在輸入密碼獲得權限后可以對產線工位的參數以及部分流程進行更改。

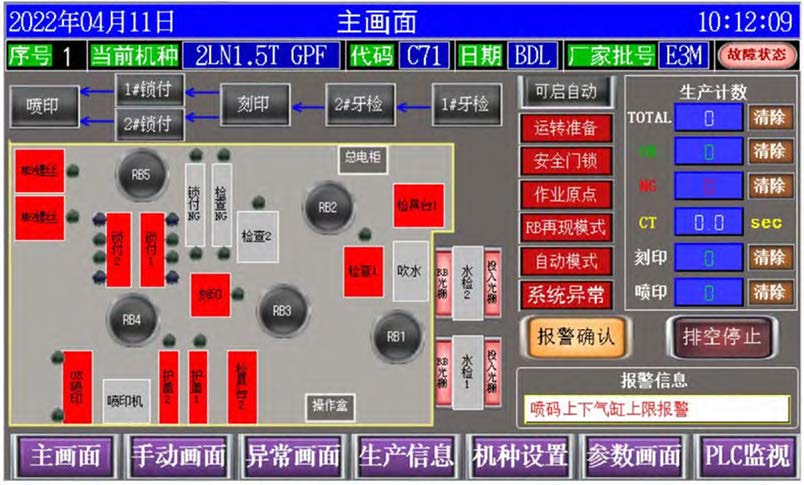

圖4 產線觸摸屏界面圖
3 機器人的應用
機器人作為本裝配產線最重要的執行機構之一，負責產品的搬運以及螺絲鎖付工作。本裝配線選用廣州數控機器人，型號為GSK-RB35以及GSK-RB50，具體參數見表2。

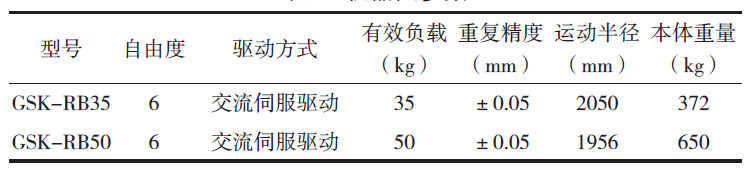

表2 機器人參數
3.1 機器人I/O定義
裝配線中大多數的執行機構都是由PLC控制，機器人與PLC之間通過物理I/O進行通信。因此，在調試前期需要對機器人的I/O與PLC側進行信號約定。這樣PLC通過對外部傳感器的信號進行分析處理后再將其作為信號輸出，從而控制機器人的動作。GSK-RB35型機器人內部共有32個輸入和輸出信號，每一個I/O信號的地址分別對應一個機器人的輸入輸出指令。如機器人輸入端口X0.8對應機器人指令里面的IN8，當PLC側給機器人側的X0.8發出一個高電平信號，相應的IN8也會接通，由此來控制機器人的動作。由于機器人程序的加載方式采用正常加載的方式，在該型號機器人的32個I/O口中，IN0～I(xiàn)N7（OT0～OT7）為系統定義的信號，IN8～I(xiàn)N32（OT8～OT32）是可以由用戶自定義的信號。系統定義的信號主要是系統急停信號、暫停信號、運行信號、伺服準備信號等表示機器人所處狀態的信號，用戶自定義信號是用戶為了達到某些需要的功能而定義的I/O。搬運機器人部分自定義的I/O 見表3。

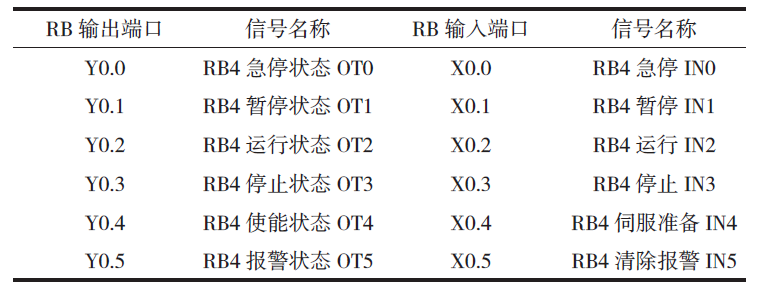

表3 搬運機器人部分自定義I/O
表3 中每一個自定義的信號都需要不斷調試，否則會導致機器人做出錯誤的動作，造成人力、物力的消耗。
3.2 機器人與PLC以及觸摸屏之間的關系
機器人作為執行機構完成整條產線的搬運和鎖付工作；PLC作為主控制器協調現場各機構和執行器的配合工作；觸摸屏作為產線的監控設備，讓操作人員可以更加便利地對產線進行操作，更加便捷地查看產線的狀態以及生產信息；現場總線則作為產線中各種控制信號、傳感器、執行機構之間信息傳遞的媒介。三者之間關系如圖5所示。

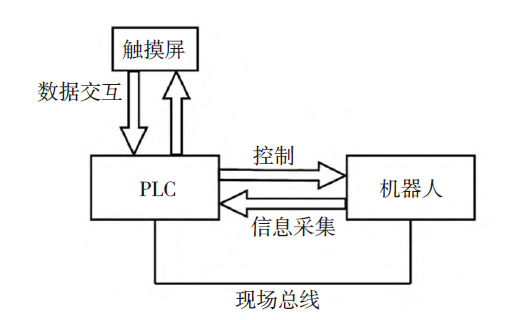

圖5 機器人與PLC以及觸摸屏之間關系
3.3 機器人動作邏輯的設計
本設計主要描述整條產線的最后兩個機器人的工位，分別以搬運機器人和鎖付機器人來命名。如圖6所示，搬運機器人在結構上設計了兩個末端執行器，分別是一個通過氣缸控制的夾爪和一個吸盤。搬運機器人的任務就是將上一工位完成的產品用夾爪夾取到鎖付滑臺，然后將護蓋通過吸盤運送到產品上。鎖付合格/不合格的產品還需要由搬運機器人同樣用夾爪搬運到噴印工位或NG皮帶上，通過鎖付機器人的伺服擰緊機構的實時信號，傳達給PLC控制系統，經過系統處理判斷是否合格。
圖6 搬運機器人末端執行器效果圖
鎖付機器人的任務就是從送螺絲機構將螺絲取出來并將護蓋與產品鎖緊，鎖付機器人的動作邏輯如圖7 所示。為了減少機器人取螺絲的次數，提高鎖付效率，鎖付機器人共安裝3 個伺服擰緊機構，整個流程下來需要取兩次螺絲，如圖8所示。

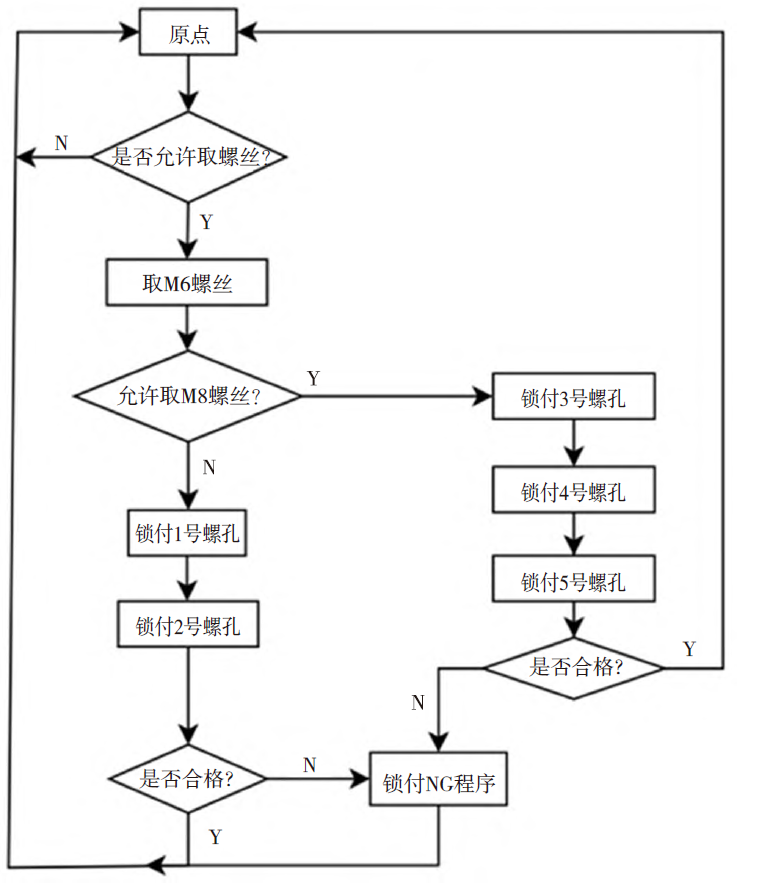

圖7 鎖付機器人動作邏輯

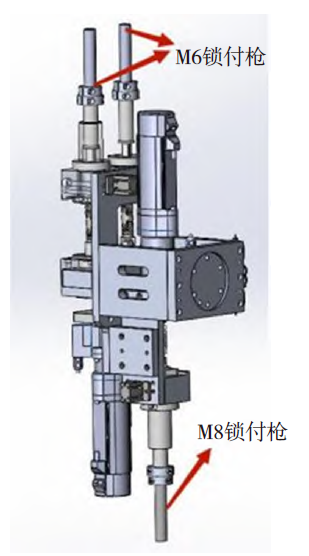

圖8 鎖付機器人伺服擰緊機構
4 現場調試
三元催化器裝配線控制系統的現場調試涉及多種機構的協調，如機器人、刻印機、鎖付治具、伺服擰緊機構、振動送料裝置等，要讓這些機構能夠達到廠家要求的生產狀態需要大量的時間進行調試。經過現場不斷對PLC 程序、機器人程序的調試以及對機器人動作的修訂，該裝配線控制系統已經可以在現場穩定運行，且能夠達到一個較好的節拍以及生產合格率。實際生產過程中的節拍可以達到32s，滿足客戶要求，生產合格率達到98%。
5 結語
本研究基于企業的生產需求，完成了三元催化器自動化裝配線的控制系統設計，采用PLC總控技術結合CCLink總線技術設計了一套控制方案，根據該方案開發了控制系統。根據方案對PLC的各個模塊以及觸摸屏等硬件進行選型和配置，并設計了機器人的程序流程，通過現場調試與試運行，安全系數、節拍以及合格率均滿足生產需求。對比實際使用效果，使用本文的I/O模塊占用空間更小，節省的分線模塊空間可用于安裝其他部件。使用西門子I/O模塊PP72/48的電柜實際布局如圖7所示，本文使用的國產I/O 模塊的電柜布局如圖8所示。
